BQ641F氣動保溫球閥
BQ641F氣動保溫球閥根據用戶需要夾套注入蒸汽、導熱油、冷卻水、冷氣等。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 球閥 > 氣動球閥
產品型號：BQ641F
公稱通徑：DN15-DN150
公稱壓力：1.6MPa-4.0MPa
適用溫度：-20℃-300℃
適用介質：水、油、氣等
閥體材質：碳鋼、不銹鋼
設計制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
結構長度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 |
連接法蘭 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
壓力試驗 | JB/T 9092-1999、API 598 |
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
閥體形式 | 法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體 | |||||||||||
連接形式 | 法蘭式、對夾式 | |||||||||||
閥芯形式 | "O"型球形閥芯 | |||||||||||
泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露) | |||||||||||
可調范圍 | 250：1 | 350：1 | ||||||||||
配置執行機構 | 可配AT、AW系列單雙作用氣動執行器 | |||||||||||
控制方式 | 開關兩位控制、4-20mA模擬量控制 | |||||||||||
零件名稱 | 材料名稱 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |

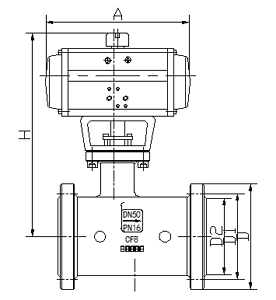

| DN | d | L | L1 | L2 | L3 | H | H1 | D | D1 | D2 | f | G | N-Md |
| 15 | 15 | 32 | 141/159 | 71/83 | 150 | 177/208 | 15 | 95 | 65 | 46 | 2 | 1/2" | 4-M12 |
| 20 | 20 | 38.5 | 141/159 | 71/83 | 160 | 182/213 | 20 | 105 | 75 | 56 | 2 | 1/2" | 4-M12 |
| 25 | 25 | 45 | 141/211 | 71/95 | 190 | 187/230 | 20 | 115 | 85 | 65 | 2 | 1/2" | 4-M12 |
| 32 | 29 | 55 | 159/211 | 95/107 | 230 | 231/261 | 30 | 150 | 110 | 84 | 3 | 1/2" | 4-M16 |
| 40 | 38 | 62 | 211/248 | 95/107 | 230 | 231/261 | 30 | 150 | 110 | 84 | 3 | 1/2" | 4-M16 |
| 50 | 46 | 72 | 248/269 | 107/123 | 250 | 258/293 | 30 | 165 | 125 | 99 | 3 | 1/2" | 4-M16 |
| 65 | 62 | 95 | 248/315 | 107/141 | 270 | 273/298 | 45 | 185 | 145 | 118 | 3 | 1/2" | 4-M16 |
| 80 | 76 | 120 | 269/345 | 123/152 | 300 | 303/325 | 50 | 200 | 160 | 132 | 3 | 1/2" | 8-M16 |
| 100 | 92 | 145 | 345/409 | 152/172 | 340 | 333/390 | 70 | 220 | 180 | 156 | 3 | 1" | 8-M16 |
| 125 | 110 | 200 | 409/438 | 172/187 | 360 | 380/468 | 80 | 250 | 210 | 184 | 3 | 1" | 8-M16 |
| 150 | 145 | 225 | 438/550 | 187/215 | 420 | 432/520 | 95 | 285 | 240 | 211 | 3 | 1" | 4-M20 |
